тестер ёмкости батареи с TFT дисплеем, 1 канал 97604 — описание:

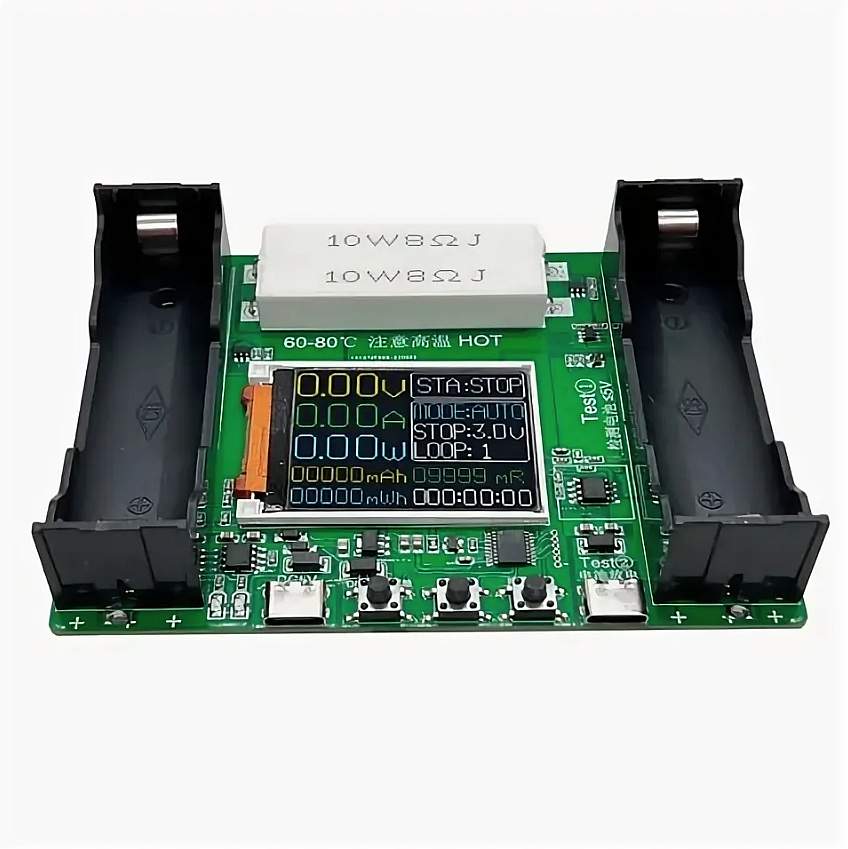

Этот модуль представляет собой тестер емкости аккумулятора 18650. 1,77-дюймовый TFT-дисплей может одновременно отображать такую информацию, как внутреннее сопротивление аккумулятора, емкость, напряжение, ток, мощность и т. д.;

три режима работы: тест (полый заряд + разряд) только заряд , только разряд , после выбора соответствующего режима запустите оборудование, и программа будет работать автоматически; Размер тока разряда можно переключать для удобства.

Рабочее напряжение: DC5V

Диапазон измерения емкости: 0 ~ 99999 мАч

Диапазон измерения энергии: 0 ~ 99999 мВтч

Измерение внутреннего сопротивления батареи: есть, погрешность измерения составляет около 10%

Отображение напряжения в реальном времени: есть

Отображение тока в реальном времени: есть

Отображение мощности в реальном времени: есть

Время выполнения цикла: есть

Индикация рабочего режима: есть

Индикация текущего состояния: есть

Одновременная разрядка: не поддерживается (одновременная разрядка аккумулятора 18650 Test① и внешнего источника питания Test② не поддерживается)

Нагрузка разряда: сопротивление  10 Вт 8 Ом  × 2

Выбор тока разряда: ≈ 0,5 А или ≈ 1 А

Интерфейс зарядки: Type-C

Интерфейс внешнего разряда: Type-C

Предустановленное Напряжение остановки разряда: 3 В (не регулируется)

Предустановленное напряжение полной остановки: 4,2 В (не регулируется)

Хранение данных: данные измерений не сохраняются, а накопленные данные автоматически очищаются при отключении питания или переключении рабочего режима.

Размеры: 108 × 85 × 24 мм

Вес : 80 г (вес нетто)

Использование:

① Установите аккумулятор 18650 источника питания и тестируемый аккумулятор 18650;

② Используйте кабель для передачи данных Type-C для подключения порта питания Type-C к источнику питания 5 В. Внешний источник питания используется для зарядки аккумулятора в состоянии CHG. Если вам нужно только разрядить DSG, вы можете оставить его неподключенным;

③ Выберите режим, по умолчанию автоматический режим AUTO;

④ Нажмите кнопку Пуск, чтобы запустить программу;

⑤ Дождитесь завершения процесса и остановки индикации статуса.
