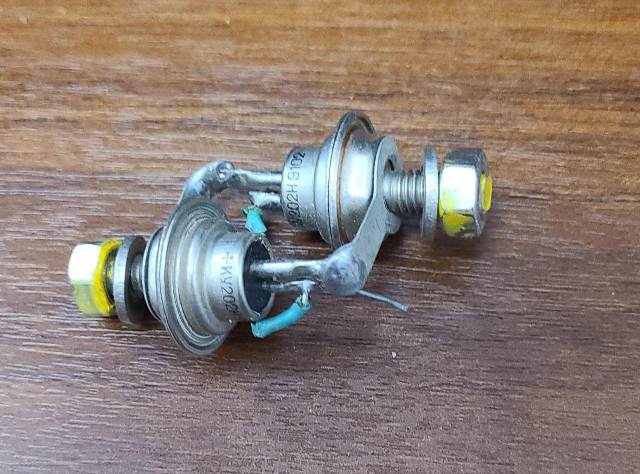

КУ202Н (400 В) демонтаж КОМПЛЕКТ 2ШТ — описание:

КУ202А, КУ202Б, КУ202В, КУ202Г, КУ202Д, КУ202Е, КУ202Ж, КУ202И, КУ202К, КУ202Л, КУ202М, КУ202Н:

Наименование тиристора	Максимально допустимые значения параметров при Тп=max					Значения параметров при Тп=25°С							TП
	IОС	UЗС	IЗС	IОБР	(duD/dt)crit	UОС	IВКЛ	IУД	IУ.ОТ	UУ.ОТ	tВКЛ	tВЫКЛ
	А	В	мА	мА	В/мкс	В	мА	мА	мА	В	мкс	мкс	°С
КУ202А	10	25	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Б	10	25	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202В	10	50	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Г	10	50	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Д	10	100	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Е	10	100	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Ж	10	200	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202И	10	200	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202К	10	300	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Л	10	300	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202М	10	400	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100
КУ202Н	10	400	10	10	5	1,5	-	200	100	5	7,5	200	-60…+100

Условные обозначения электрических параметров низкочастотных тиристоров:
• IОС - Максимально допустимый постоянный ток в открытом состоянии.
• UЗС - Максимальное постоянное напряжение в закрытом состоянии.
• IЗС - Постоянный ток в закрытом состоянии.
• IОБР - Постоянный обратный ток.
• (dVD/dt) crit - Критическая скорость нарастания напряжения в закрытом состоянии.
• (diT/dt) crit - Критическая скорость нарастания тока в открытом состоянии.
• UОС - Постоянное напряжение в открытом состоянии.
• IВКЛ - Ток включения тиристора.
• IУД - Ток удержания тиристора.
• IУ.ОТ - Отпирающий постоянный ток управления.
• UУ.ОТ - Отпирающее постоянное напряжение управления.
• tВКЛ - Время включения.
• tВЫКЛ - Время выключения.
• TП - Температура перехода тиристора.

Описание ( смотреть )
