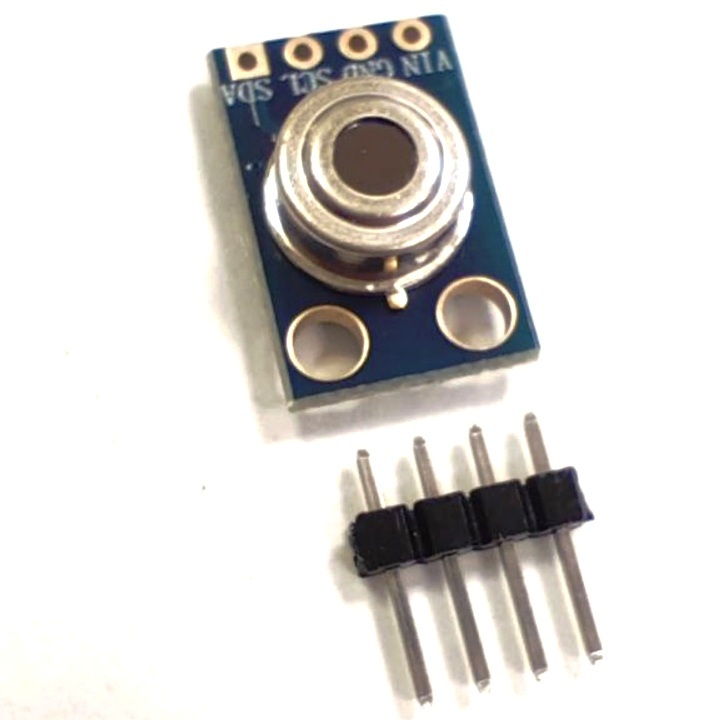

MOD301 GY-906 — это цифровой модуль на базе сенсора MLX90614, предназначенный для дистанционного (бесконтактного) измерения температуры объектов по их инфракрасному излучению.
Основные характеристики
Диапазон измерения:
Объекты: от -70 до +380 °C.
Окружающая среда: от -40 до +125 °C.
Точность: 0.5 °C (в диапазоне 0....+125 °C).
Разрешение: 0.02°C.
Интерфейс: I2C (SMBus совместимый).

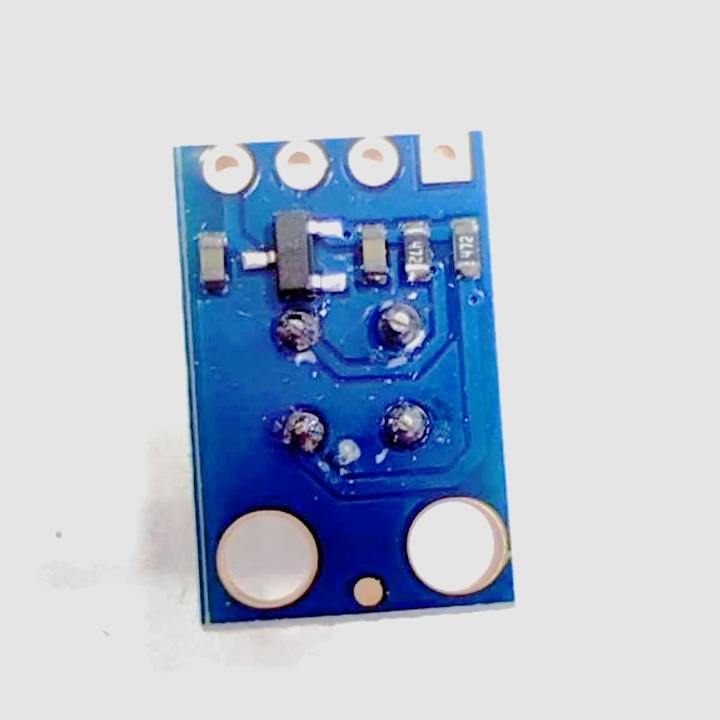

Напряжение питания: +3-5– В (модуль обычно оснащен собственным стабилизатором).
Назначение контактов (Распиновка)
Модуль подключается по стандартной шине I2C и имеет 4 контакта:
VCC: Питание (3,3В или 5В).
GND: Общий провод («земля»).
SCL: Тактовая линия интерфейса I2C (на Arduino Uno/Nano — пин A5).
SDA: Линия данных интерфейса I2C (на Arduino Uno/Nano — пин A4).
Особенности работы
Две температуры: Датчик одновременно измеряет температуру самого кристалла (окружающей среды) и температуру удаленного объекта.
Дистанция: Эффективное измерение производится на небольшом расстоянии (оптимально до нескольких сантиметров). При увеличении дистанции в «поле зрения» датчика попадает больше фоновых объектов, что снижает точность измерения конкретной точки.
Адрес I2C: По умолчанию устройство имеет адрес 0x5A.
Режимы: Помимо I2C, сенсор поддерживает настраиваемый ШИМ-выход (PWM).
