Д605 — описание:

Диоды

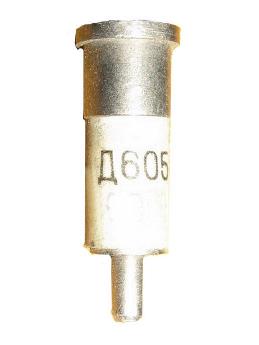

Диод СВЧ Д605 кремниевый, точечный, детекторный.
Предназначен для детектирования импульсных амплитудно-модулированных сигналов, индикации импульсной мощности в диапазоне волн 3,2..10см.
Выпускается в металлокерамическом корпусе с жесткими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диода не более 3,5 гр.
Диоды Д605 соответствуют техническим условиям ТР3.360.034 ТУ.

Технические характеристики детекторных СВЧ диодов
Д605:

Наименование детекторного СВЧ диода	Значения электрических параметров СВЧ диодов							Предельные характеристики СВЧ диодов				T ОКР
	f РАБ	β I	Q	KстU	r ДИФ	C Д	L Д	P РАС	P РАС. И.	P РАС. И. КР.	ΔU	T ОКР
	ГГц	А/Вт	Вт		Ом	пФ	нГн	мВт	Вт	Вт	В	°C
Д605	3,0…9,4	>14,0	-	-	-	-	-	-	2,0	-	-	-60…+100

Условные обозначения электрических параметров детекторных СВЧ диодов:

f РАБ	- Рабочий диапазон частот.
β I	- Чувствительность по току детекторного СВЧ диода.
Q	- Добротность СВЧ диода.
K стU	- Коэффициент стоячей волны по напряжению.
r ДИФ	- Дифференциальное сопротивление СВЧ диода.
C Д	- Общая емкость диода.
L Д	- Индуктивность диода.
P РАС	- Рассеиваемая мощность СВЧ диода.
P РАС. И	- Импульсная рассеиваемая мощность СВЧ диода.
P РАС. И. КР	- Импульсная рассеиваемая мощность при кратковременном воздействии.
P ПД	- Непрерывная падающая на диод СВЧ мощность.
ΔU	- Допустимое значение статического потенциала.
T ОКР	- Диапазон рабочей температуры окружающей среды.
