АОТ110А — описание:

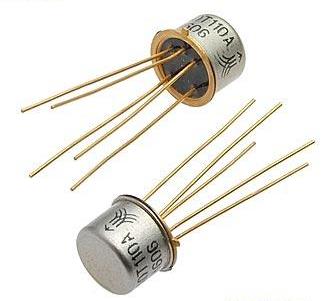

Оптопары транзисторные АОТ110А, состоящие из излучающего диода на основе соединения мышьяк-галлий-алюминий и составного кремниевого фототранзистора.
Предназначены для использования в качестве переключателя в гальванически развязанных электрических цепях радиоэлектронной аппаратуры.
Выпускаются в металлическом корпусе.
Масса прибора не более 1,5 г.
Технические условия: аА0.336.260 ТУ.

Основные технические параметры транзисторной оптопары АОТ110А:
• Входное напряжение: не более 2 В;
• Выходное остаточное напряжение: не более 1,5 В;
• Ток утечки на выходе: не более 110 мкА;
• Сопротивление изоляции: не менее 1 ГОм;
• Максимальный входной ток: 30 мА;
• Максимальный импульсный входной ток: 100 мА;
• Максимальное входное обратное напряжение: 0,7 В;
• Максимальное коммутируемое напряжение на выходе: 30 В;
• Максимальный выходной ток: 200 мА;
• Максимальное напряжение изоляции: 100 В;
• Максимальная средняя рассеиваемая мощность: 360 мВт

Технические характеристики оптопар
АОТ110А, АОТ110Б, АОТ110В, АОТ110Г:

Наименование транзисторной оптопары	Значения электрических параметров						Предельные эксплуатационные характеристики						T _ОКР
	U _ВХ (при I _вх мА)	U _{ВЫХ.ОСТ} (при I _вх мА)	I _УТ.ВЫХ (при U _ком В)	R _ИЗ	t _НАР (при I _вх мА)	t _СП (при I _вх мА)	I _ВХ	I _ВХ.И	U _ВХ.ОБР	U _{ВЫХ.КОМ}	I _ВЫХ	U _ИЗ	T _ОКР
	В	В	мкА	ГОм	мкс	мкс	мА	мА	В	В	мА	В	°C
АОТ110А	<2,0 (25)	<1,5 (200)	<110 (30)	>1,0	<50 (25)	<100 (25)	30	100	0,7	30	200	100	-60…+70
АОТ110Б	<2,0 (25)	<1,5 (100)	<110 (50)	>1,0	<50 (25)	<100 (25)	30	100	0,7	50	100	100	-60…+70
АОТ110В	<2,0 (25)	<1,5 (100)	<110 (30)	>1,0	<50 (25)	<100 (25)	30	100	0,7	30	100	100	-60…+70
АОТ110Г	<2,0 (25)	<1,5 (200)	<110 (15)	>1,0	<50 (25)	<100 (25)	30	100	0,7	15	200	100	-60…+70

Условные обозначения электрических параметров транзисторных оптопар:
• U_ВХ. - Входное напряжение.
• U_{ВЫХ. ОСТ.} - Выходное остаточное напряжение.
• I_{УТ. ВЫХ.} - Ток утечки на выходе оптопары.
• R_ИЗ. - Сопротивление изоляции оптопары.
• t_НАР. - Время нарастания выходного тока.
• t_СП. - Время спада выходного тока.
• I_ВХ. - Входной постоянный или средний ток.
• I_{ВХ. И.} - Входной импульсный ток.
• U_{ВХ. ОБР.} - Входное обратное напряжение.
• U_{ВЫХ. КОМ.} - Выходное коммутируемое напряжение.
• I_ВЫХ. - Выходной ток.
• U_ИЗ. - Напряжение изоляции.
• T_ОКР. - Рабочий диапазон температур окружающей среды.
